Áo làm mát bơm chìm, vỏ làm mát bơm chìm

1. Vỏ làm mát bơm chìm là gì?
Vỏ làm mát bơm chìm (tiếng Anh: Cooling jacket for submersible pump) là một bộ phận bao quanh
động cơ bơm chìm nhằm hướng dòng nước chảy qua bề mặt vỏ motor để làm mát ... động cơ trong
quá trình vận hành. Vỏ thường được chế tạo bằng inox, thép không gỉ hoặc composite tùy theo
môi trường làm việc (nước thải, nước sạch, hóa chất…).

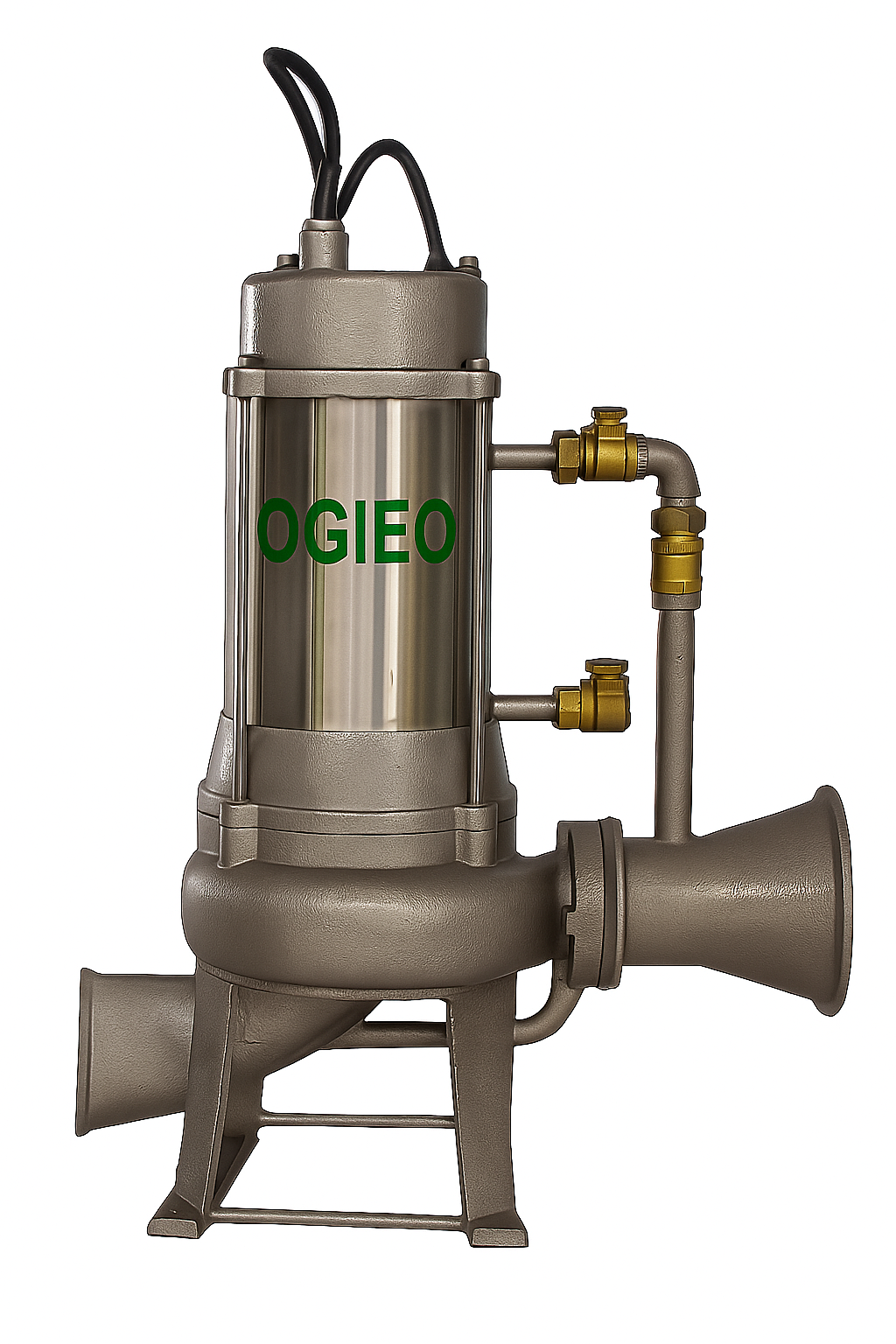

Áo làm mát bơm chìm
2. Tại sao cần lắp vỏ làm mát cho bơm chìm?
Lý do cần lắp vỏ làm mát cho bơm chìm bao gồm:

Đảm bảo làm mát hiệu quả cho motor: Trong các ứng dụng mà bơm không được đặt hoàn toàn
chìm trong nước hoặc dòng chảy không đủ để tự làm mát motor, vỏ làm mát là giải pháp tối ưu.

Tăng tuổi thọ động cơ: Giúp nhiệt lượng thoát ra đều và liên tục, tránh tình trạng quá nhiệt dẫn
đến cháy cuộn dây hoặc giảm hiệu suất.

Đảm bảo hoạt động ổn định: Đặc biệt trong hệ thống nước thải, nước tuần hoàn hoặc các ứng
dụng xử lý nước công nghiệp.

Hạn chế lắng cặn và ăn mòn cục bộ: Dòng nước làm mát cưỡng bức giúp giảm hiện tượng bám
cặn tại thân motor.

3. Cấu tạo vỏ làm mát bơm chìm
Cấu tạo cơ bản gồm:

Vỏ bọc ngoài (lớp jacket): Bao bọc thân motor, có khe dẫn dòng hoặc buồng rỗng để nước đi qua.

Ống dẫn nước vào và ra: Tạo dòng chảy cưỡng bức qua jacket để truyền nhiệt ra môi trường.

Gá đỡ/định vị: Giữ vỏ làm mát gắn chắc vào thân bơm.

Lỗ thông áp: Giúp cân bằng áp suất trong và ngoài vỏ jacket, tránh vỡ vỏ hoặc giảm hiệu suất
bơm.

Vật liệu thông dụng: inox 304/316, composite chịu hóa chất, thép mạ kẽm, hoặc gang (trong môi
trường đặc biệt).

4. Các phương án thiết kế vỏ làm mát bơm chìm
4.1. Thiết kế hở theo khe dẫn dòng
Dễ gia công, phù hợp với bơm nhỏ đến trung bình.

Hướng dòng nước từ đáy lên đầu bơm, tiếp xúc toàn bộ thân motor.

Phù hợp cho bơm chìm nước thải trong nhà máy xử lý nước.

4.2. Thiết kế kín dạng buồng jacket cưỡng bức
Dùng trong hệ thống làm mát bằng nước tuần hoàn.

Có thể lắp thêm cảm biến nhiệt độ, áp suất.

Hiệu quả cao với motor công suất lớn.

4.3. Thiết kế tích hợp với giá đỡ bơm
Tối ưu không gian, giảm rung lắc.

Phù hợp với hệ thống có yêu cầu gọn nhẹ, đồng bộ.

5. Ứng dụng vỏ làm mát bơm chìm
Nhà máy xử lý nước thải sinh hoạt, công nghiệp

Hệ thống thoát nước mưa, nước ngầm

Trạm bơm công trình ngầm

Trạm bơm dân dụng có hố chứa nhỏ, ít nước

Hồ cảnh quan, bể cá công nghiệp

6. Ogieo – Đơn vị thiết kế và sản xuất vỏ làm mát bơm chuyên nghiệp
Tại Ogieo, chúng tôi:

Thiết kế vỏ làm mát theo yêu cầu công suất, lưu lượng và điều kiện lắp đặt cụ thể.

Gia công bằng inox hoặc vật liệu đặc chủng, đảm bảo độ bền cao và chịu ăn mòn tốt.

Đảm bảo tối ưu dòng chảy làm mát, dễ dàng tháo lắp bảo trì.

Hỗ trợ kỹ thuật tận nơi và tùy chỉnh theo thương hiệu bơm: Tsurumi, Ebara, APP, Pentax, v.v.

Liên hệ với Ogieo ngay hôm nay để được tư vấn miễn phí và nhận báo giá thiết kế – gia công vỏ
làm mát bơm chìm phù hợp cho hệ thống của bạn.
